东京热手机免费不卡手机,欧洲精品一区,亚洲日韩欧美国产网红精品

金盾防水榮獲“中國綠色建材產品”三星級認證證書

發布時間：2022-10-15

金盾建材（唐山）有限公司順利通過北京建筑材料檢驗研究院有限公司認證審核，成功榮獲“中國綠色建材產品”三星級認證證書。該證書認證級別為“中國綠色建材產品”分級認證中的最高級別。

金盾建材入選唐山市第四批B級工業企業研發機構

發布時間：2021-12-16

按照《河北省工業企業研發機構認定管理辦法》相關要求，12月9日，唐山市工業和信息化局發布了關于2021年第四批B級工業企業研發機構名單的公示。其中金盾建材（唐山）有限公司經各縣（市）區工業和信息化主管部門初審推薦，專家評審，擬認定金盾建材（唐山）有限公司研發機構為B級工業企業研發機構。 ? 唐山市第四批B級工業企業研發機構名單企業研發機構是企業設立的具有自主研究開發能力的技術創新組織，是從事相關領域的技術研究，開展技術開發，工藝開發，產品開發以及有關技術服務活動的機構，是企業中相對獨立的科研開發實體或組織，企業研發機構是企業技術進步的主要依托力量，也是區域創新體系的重要組成部分。

總經理邵增峰當選新一屆中國建筑防水協會總工委員會委員

發布時間：2021-10-13

導讀：10月11日，2021年首屆防水行業“雙碳”發展戰略研討會暨第三屆防水行業節能環保創新大會在西安召開。會議上，同期舉行了中國建筑防水協會總工委員會換屆儀式，中國建筑防水協會副會長羨永彪作致辭發言，副秘書長尚華勝作了第一屆中國建筑防水協會總工委員會工作報告，總工張勇宣讀了有關換屆文件，金盾建材總經理邵增峰當選新一屆中國建筑防水協會總工委員會委員。 ? （右四）金盾建材總經理邵增峰 ? ?中國建筑防水協會總工委員會聘書 ? 第二屆中國建筑防水協會總工委員會名單隨著新時期行業的發展要求，總工委員會將在專家委員會指導下繼續在委員會自身能力建設、行業政策研究、行業標準化、行業職業技能培訓體系建設、技術創新等方面開展工作，促進行業進步。 ?

預鋪反粘防水標注化施工技術

發布時間：2021-08-31

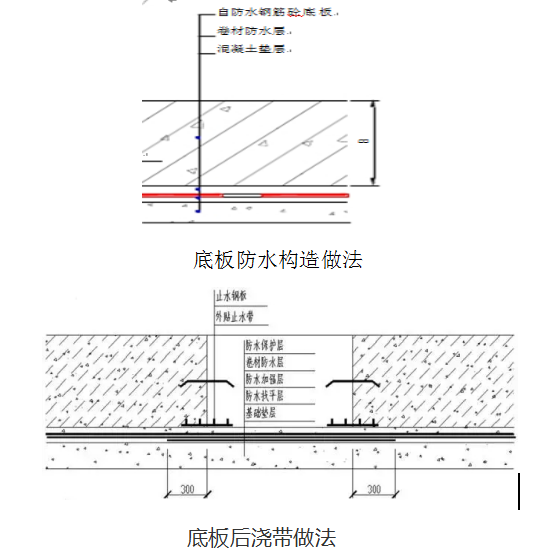

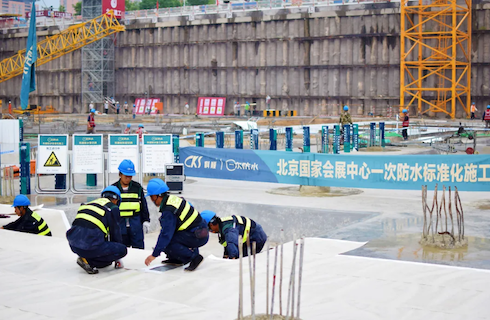

預鋪反粘防水標注化施工技術消除了竄水現象，提高了防水系統的可靠性，預鋪反粘施工將防水卷材與結構混凝土緊密結合，消除竄水層，即便防水層存在破損點，同時結構存在缺陷，只要缺陷不同時出現在一個位置上便不會出現滲漏。 1.2、防水層與主體完全結合在一起，形成了一個有機的整體，不會出現因建筑物沉降而拉裂防水層的現象，有效地阻止地下水滲入主體造成的滲漏。 1.3、預鋪反粘施工，防水層背面空鋪于基層上，施工簡單，對基層要求相對較低，基層無明水即可施工，在雨季可明顯縮短工期。同時可冷施工，無明火，無毒無味，安全環保。適用范圍預鋪反粘法鋪貼適用于地下室底板及其它適合空鋪的部位，地下室地板傳統的防水施工工法是將防水卷材粘貼或空鋪在基層上，施工完畢后，在卷材上做保護層，然后幫扎鋼筋澆筑混凝土。防水層與結構主體沒有完全結合在一起，一旦局部防水層破壞，既會造成竄水現象，不容易發現漏點，維修困難。預鋪反粘施工是將預鋪反粘防水卷材的不粘接面空鋪在基礎墊層上，粘接面向上與現澆混凝土直接結合在一起，形成一個整體，中間無竄水隱患，即便局部受到破損，漏水也會限定在很小范圍之內，漏點容易發現，易于治理，對地下防水的可靠性有極大的提高。 ? 3.1主體材料：預鋪反粘防水卷材類別符合<濕鋪防水卷材>GB/T35467的規定； 3.2 輔助材料： 3.2.1 鋼邊止水帶 3.2.2 橡膠止水條 3.2.3 金屬固定件 3.2.4 密封材料材料與設備設備工具按本書第三章 5、標準化施工流程　　基層清理—→放基準線—→節點部位加強處理—→鋪設JJAH防水卷材—→卷材搭接—→節點密封—→揭除JJAH防水卷材上表面隔離膜并撒水泥粉—→質量驗收 6、防水構造該工程的防水構造為：由下而上為：墊層—→1.5mmJJAH預鋪反粘防水卷材—→250mm抗滲混凝土基礎筏板。施工縫與后澆帶處設置有止水鋼板和橡膠止水帶標準化施工 7.1基層要求　　基層已符合以下條件，并辦理驗收、工作面移交手續： 1. 墊層混凝土達到可以上人的強度即可上人進行施工。 2. 基層表面已清理干凈，并基本平整，無明顯突出部位。 3. 陰陽轉角抹成圓弧形。 7.2基層清理：用鐵鏟、掃帚等工具清除基層面上的施工垃圾，若有明水，則需掃除。 7.3放線定位：在基層上放出卷材鋪貼的控制線，以免卷材鋪貼時出現錯位、歪斜等現象。 7.4節點部位加強處理：針對地下室底板陰陽角、后澆帶、變形縫、樁頭部位進行加強處理。梁槽、承臺坑等凹陷部位可以采用濕鋪法先行鋪貼。現場按要求進行裁剪，一般部位附加層卷材應滿粘于基層，應力集中部位應根據規范空鋪。 7.5大面卷材鋪貼，采用預鋪反粘法施工，將卷材直接空鋪墊層表面上，先按基準線鋪好第一幅卷材，再鋪設第二幅，然后揭開兩幅卷材搭接部位的隔離膜，搭接邊進行冷粘接，氣溫偏低（一般為10 度以下）卷材粘性較差時可用噴燈對搭接邊加溫輔助粘貼，用壓輥等排氣壓實。鋪貼后卷材應平整、順直，搭接尺寸正確，應隨時注意與基準線對齊，以免出現偏差難以糾正。 7.6卷材搭接：采用搭接的方式，粘貼后，隨即用膠輥用力滾壓排出空氣，使卷材搭接邊粘結牢固。采用自粘搭接的方式，卷材長、短邊搭接寬度不小于80mm。施工時，相鄰兩幅卷材的搭接要錯開，錯開長度不小于 1500mm。 7.7卷材收頭細部節點處防水密封防水卷材伸至磚胎膜頂部，上壓一皮磚固定；后澆帶位置防水卷材預留足夠的搭接長度，并上蓋木模板進行保護。 ?7.8在編制鋼筋前，將JJAH防水卷材上表面隔離膜揭除干凈，（為防止卷材粘腳）可在卷材上撒水泥粉作為隔離措施。底板與外墻交接處防水做法注意事項 8.1、JJAH防水卷材防水層采用冷作業施工，材料進入工作面后不得以任何形式動用明火，如有鋼筋焊接所產生的火星等，則焊接處卷材面需設臨時保護措施。 8.2卷材鋪設完成后，要注意后續的保護，鋼筋籠要本著輕放的原則，不能在防水層上拖動，以避免對防水層的破壞。 8.3相鄰兩排卷材的短邊接頭應相互錯開300mm以上，以免多層接頭重疊而使得卷材粘貼不平服。 8.4綁扎鋼筋過程中，如鋼筋移動需要使用撬棍時應在其下設木墊板臨時保護，以盡量避免破壞防水卷材。 8.5在防水層后續施工過程中，防水施工單位全程跟進，如不慎破壞了防水層，一經發現應及時報請防水施工單位進行修補。質量控制 9.1驗收依據防水卷材進場、施工過程中，嚴格按照《地下工程防水技術規范》GB50108-2008、《地下防水工程質量驗收規范》GB 50280-2011、《預鋪防水卷材》GB /T 23457-2017的相關要求進行驗收和質量控制。 9.2、標準化施工管理見本書第一章 10、結語預鋪反粘法，即卷材施工時將粘結面鋪在上面，然后將主體結構混凝土直接澆筑在卷材粘結面上。其作用是：待混凝土凝固后，卷材與結構混凝土便產生較強的粘附力，可以杜絕工程竄水滲漏，使卷材與后澆結構混凝土粘結更緊密。由于預鋪反粘施工對基層要求較低，基層潮濕也可施工，整個項目防水施工速度快，節約了成本，縮短了工期，同時不竄水，質量有保障，該工程已竣工三年有余，至今未發現有滲漏現象。 ?

高分子聚乙烯丙綸(PE)復合防水卷材標準化施工技術

發布時間：2021-08-26

TPO熱塑性聚烯烴防水卷材標準化施工工藝

發布時間：2021-08-16

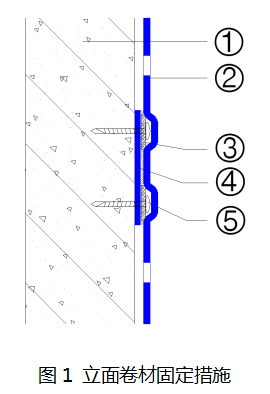

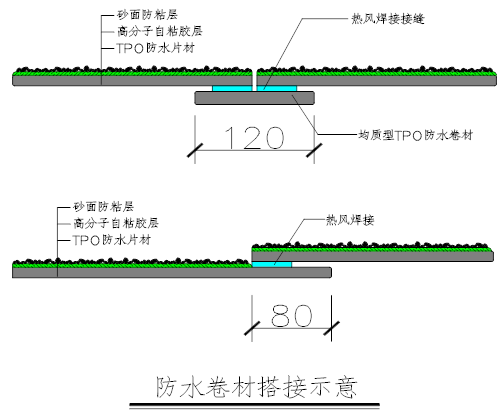

TPO熱塑性聚烯烴防水卷材標準化施工工藝 1、技術特點 ? ? 熱塑性聚烯烴（TPO）防水卷材，以采用先進聚合技術將乙丙（PE）橡膠的耐久性與聚丙烯的可焊性結合在一起的熱塑性聚烯烴（TPO）材料為基料，并采用先進加工工藝制成的可卷曲的防水材料。 ? ? 隨著高分子防水卷材采用預鋪反粘法施工的快速發展，TPO預鋪反粘型防水卷材在地下室底板部位也得到了較好的應用，采用預鋪反粘法施工，可不做保護層，澆筑結構混凝土，使混凝土漿料與卷材膠膜層緊密結合。 2、適用范圍（1）主要適用于工業與民用建筑，公共建筑等各類屋面防水工程；（2）增強型卷材適用于機械固定或空鋪壓頂的屋面防水系統；（3）背襯型卷材適用于基層滿粘或空鋪壓頂屋面防水系統；（4）均質型防水卷材主要作為泛水材料使用；（5）自粘型卷材，適用于地下結構防水、非暴露屋面及其他非暴露結構防水；（6）預鋪型卷材，適用于地下結構預鋪反粘防水施工。 3、材料 3.1、主體材料 ? 熱塑性聚烯氫（TPO）防水卷材符合<熱塑性聚烯氫（TPO）防水卷材>GB27789標準要求自粘型、預鋪型； 3.2 ?輔助材料 3.2.1 隔氣層材料 3.2.2 金屬固定件 3.2.3 密封材料 4、施工準備 4.1基層清理：小平鏟、掃帚、吹灰器、錘子、鑿子、鏟子、鋼絲刷、高壓吹塵機等； 4.2卷材鋪貼：彈線盒、剪刀、自動熱空氣焊接機、手持熱空氣焊接機、硅酮輥等； 4.3測量剪裁工具：鋼卷尺、靠尺、壁紙刀等； 4.4其它機具足量配備。 5、工藝流程 5.1地下室預鋪反粘：基層清理→鋪設大面高分子自粘膠膜（TPO）預鋪防水卷材（砂面朝向結構）→熱風焊接TPO卷材搭接縫→焊縫檢查→檢查驗收 5.2金屬屋面機械固定：基層處理→鋪貼隔汽層→機械固定保溫層→機械固定卷材→熱風焊接卷材→檢查驗收 6、施工操作要點 6.1地下室預鋪反粘： 6.1.1基層處理：基層應堅實、平整、無明水、無油污。施工時基層應無明水； 6.1.2鋪設大面高分子自粘膠膜（TPO）預鋪防水卷材。首先應進行放線，確定卷材鋪貼位置，在已處理好的基層表面，按照所選卷材的寬度，留出搭接縫尺寸，將鋪貼卷材的基準線彈好，按此基準線進行卷材鋪貼施工。鋪貼后卷材應平整、順直，搭接尺寸正確，不得扭曲； ①鋪設防水卷材時，卷材長短邊均采用焊接；鋪貼卷材時不得出現十字接縫（即不得出現四層材料搭接部位）； ②鋪貼防水卷材時，應先鋪貼底板卷材，卷材翻起至永久保護墻并進行臨時固定處理,?施工側墻卷材時，需預先在支護結構頂端，采用壓條及螺釘臨時將卷材固定，再將卷材在支護結構上展鋪固定。預甩卷材長度≥500mm； ③鋪貼防水卷材時，應注意不得拉得過緊或出現大的鼓包，鋪設好的防水卷材應與基面凹凸起伏一致，保持自然、平整、伏帖； ④防水卷材之間接縫采用卷材預留搭接邊，搭接寬度8cm，搭接邊應平整、密貼，不得出現翹邊、露膠、虛接、Ω型接縫等現象； ⑤防水卷材鋪設完畢后應對其表面進行全面的檢查，鋼筋綁扎過程中，發現破損部位及時進行修補。防水層鋪設完成后，應采取必要的成品保護措施； 6.1.3高分子自粘膠膜（TPO）防水卷材搭接縫的處理：大面鋪設完成后，需對卷材的搭接縫焊接處理，卷材的搭接采用熱風焊接。長邊采用搭接方式（搭接寬度80mm），短邊采用勻質TPO卷材對接方式施工，短、長邊搭接方式分別如下所示： ? 6.1.4檢查驗收：分工序自檢，檢查時用焊縫檢測專用鉤針或螺絲刀檢查接口，發現焊接不實之處及時修補，不得留任何隱患，現場施工員、質檢員必須跟班檢查，檢查并經驗收合格后方可進行下道工序施工。 6.2金屬屋面機械固定： 6.2.1基層清理：施工前，應對基層進行驗收，以確保基層符合鋪設TPO卷材的要求；鋪設TPO卷材屋面系統的壓型鋼板，必須與主體結構有可靠的連接，能夠承受屋面風揭荷載的作用。壓型鋼板間的連接要平順、連續，不得有任何尖銳突出物，以免刺穿、割傷隔汽層及卷材，壓型鋼板屋面節點做法符合設計及相關國家規范的要求，在鋪放卷材以前，清除基層上的碎屑和異物； 6.2.2鋪設隔汽層：隔汽膜鋪設時，膜材以與壓型金屬板波紋方向垂直的方向進行展開鋪設，大面沿屋面坡度方向自下而上一道一道鋪設，如施工流水安排無法滿足自下而上的鋪設順序時，也應保證膜材沿坡度（順水方向）上下搭接；現場施工時，在隔汽膜卷材的中心筒內穿入一根木棍或鐵管作為放卷軸，從屋檐處起預留約200mm的隔汽膜，上翻至山墻側邊采用丁基雙面膠帶固定，另一邊由兩人把持放卷軸，保持隔汽膜拉直平鋪在壓型金屬板，從金屬屋面的一側屋檐鋪設至另一側屋檐，端部采用丁基雙面膠帶與另一側山墻粘貼固定。若一卷隔汽膜長度不足以覆蓋整個屋面，則取另一卷與第一卷縱向搭接鋪設，兩卷搭接平直，搭接寬度不小于150mm；同樣的采用以上辦法鋪設下一道隔汽膜，隔汽膜按照流水方向上搭下進行搭接，并考慮順水方向，搭接寬度150mm，宜按隔汽膜上印刷線搭接，上下兩道隔汽膜各自縱向搭接處應相互錯槎；對于所有搭接部位采用單面膠帶沿搭接邊進行通長粘貼，確保氣密性；隔汽膜施工時，對于出風口、采光口及透汽膜穿管道處部位可切出規定尺寸孔洞或斷開，并采用丁基雙面膠帶沿開口處一圈與底層壓型金屬板進行有效粘貼密封。防潮隔汽膜宜避免在屋脊和天溝處進行橫向搭接，宜在沿屋脊和天溝的已鋪設完畢的防潮隔汽膜之上額外再松鋪一道防潮隔汽膜，其寬度等分跨過兩側屋面，分別與兩側膜材進行搭接； 6.2.3機械固定保溫層：保溫板應采用機械固定安裝，采用雙層巖棉保溫板，上下層保溫板應錯縫安裝，避免形成通縫以影響保溫效果。保溫板鋪設過程中注意搭接緊密、平整，巖棉安裝與后續卷材施工應同步進行，防止沾水受潮。若板塊邊角受損，應切割整齊后鋪設；每塊保溫板的固定件數量依據板塊尺寸及風荷載大小確定。當保溫板固定件位置與卷材固定件重合時，取消保溫板固定件，優先保證卷材固定件的位置；螺釘必須保證錨固在壓型鋼板波峰位置，螺釘緊固過程中，應始終確保螺釘與壓型鋼板垂直，緊固程度應適宜，至少露出壓型鋼板20mm； 6.2.4若工程采用雙層巖棉保溫板，則應上下層保溫板應錯縫安裝，避免形成通縫以影響保溫效果；螺釘必須保證錨固在壓型鋼板波峰位置，螺釘緊固過程中，應始終確保螺釘與壓型鋼板垂直，緊固程度應適宜，緊固過足或不足均嚴重地影響屋面體系的抗風揭能力。對于較松軟的保溫層，適宜的緊固可以看見套管周圍輕微的壓縮變形，應確保套管不使保溫板表面出現裂縫，固定螺釘應穿透壓型鋼板，至少露出壓型鋼板20～25mm； 6.2.5卷材的鋪設及固定：首先進行放線，施工時首先要進行卷材預鋪，采用壓型鋼板基層時卷材的鋪設方向應與壓型鋼板波紋方向垂直，把自然疏松的卷材按輪廓布置在基層上，平整順直，不得扭曲，螺釘距離卷材邊緣的距離為30mm；卷材在鋪設展開后，應放置15～30分鐘，以充分釋放卷材內部應力，避免在焊接時起皺；屋面周邊和角部的固定件應進行加密，提升抗風揭能力，具體的卷材固定方式根據風荷載計算確定； 6.2.6細部節點處理：TPO防水卷材收口處應用專業收口壓條、收口螺釘固定，通用密封膠密封。針對細部節點，如屋脊、女兒墻等部位，需根據現場工程實際情況，由施工項目部技術人員及時與設計單位、業主等相關單位確定細部做法，并獲得相關方的認可。（1）、陽角、陰角的處理（2）、均質型TPO卷材加熱后成型（3）、風機、天窗、出屋面管道類收口密封處理 7、質量檢驗標準及檢驗方法 7.1卷材防水層所用卷材及其配套材料必須符合設計要求。檢驗方法：檢查產品合格證、產品性能檢測報告和材料進場檢驗報告。 7.2卷材防水層在轉角處、變形縫、施工縫、穿墻管、檐口、檐溝、天溝、水落口等部位做法必須符合設計要求。檢驗方法：觀察檢查和檢查隱蔽工程驗收記錄。 7.3卷材防水層的搭接邊應粘貼或焊接牢固，密封嚴密，不得扭曲、褶皺、翹邊和起泡等缺陷。檢驗方法：觀察檢查。 7.4卷材的鋪貼方向應正確，卷材搭接寬度的允許偏差應為-10mm。檢驗方法：觀察和尺量檢查。 7.5卷材防水層不得有滲漏和積水現象。檢驗方法：雨后觀察或淋水、蓄水試驗。 7.6卷材防水層的收頭應與基層粘結，釘壓固定牢固，密封應嚴密。檢驗方法：觀察檢查。

高分子（EVA）防水板隧道防水工程標準化施工技術

發布時間：2021-08-09

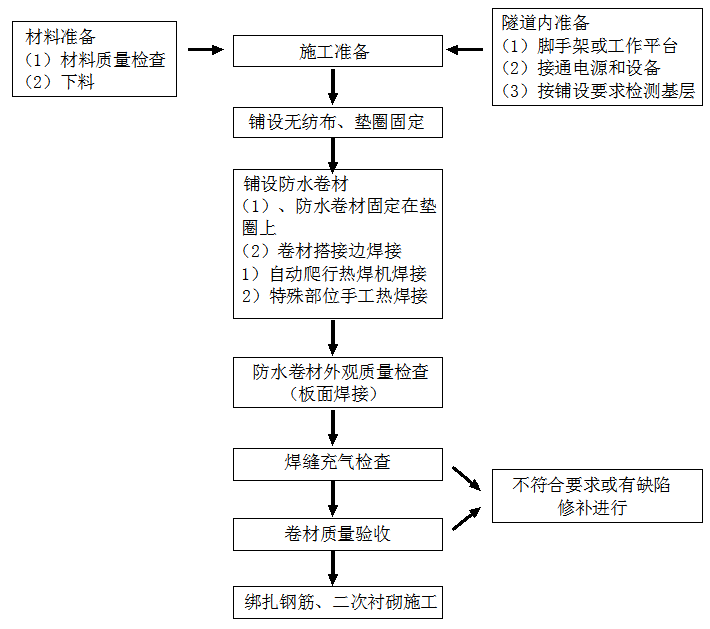

高分子（EVA）防水板隧道防水工程標準化施工技術技術特點高分子EVA防水板是一種合成高分子EVA復合片材、以EVA高聚物、改性優質瀝青為基料，加入增塑劑、抗老化劑、穩定劑、填充劑等，復合而成的新型具有優良防水性能的合成高分子防水卷材。兼有高分子防水卷材和自粘防水卷材的防水性能，一層卷材，兩道設防，大大提高了防水層的防水效果。低溫及潮濕環境條件下可施工，粘接密封性好，具有抗穿刺自愈性，延伸率高，產品無毒無味，符合環保要求。適用范圍適用于各種工業與民用建筑地下室頂板及屋面防水工程鐵路、地鐵的隧道防水工程，公路、鐵路涵洞的工程防水。各種市政工程、污水處理池、人防工程、垃圾填埋場、人工湖等地下建筑工程的防水、防滲、防潮工程。材料性能 3.1、高分子（EVA）防水板，參見<濕鋪防水卷材>GB/T35467-2017 3.2、輔助材料金屬固定件密封材料施工準備（機具、設備） 4.1焊接設備見第三章 4.2其他工具見第三章 4.3行走臺車：為了鋪防水板，擬制作簡易臺車（或租賃），臺車用型鋼連接而成，下部行走輪安置在襯砌臺車的走行軌上，用人力配合機械使臺車就位在工作面。臺車前端，安裝與二次襯砌內輪廓一致的剛架和扶梯，供作業人員檢查初期支護的平整度和輪廓尺寸。臺車上配備不同高度的作業平臺，能達到隧道周邊任一部位。臺車上配備輻射狀的防水板支撐系統。臺車上配備提升（成卷）防水板的卷揚機和鋪放防水板的設施。工藝流程施工操作要點（細部構造及做法） 6.1防水板鋪設 6.1.1.防水板超前二次襯砌10～20m施工，用自動爬行熱焊機進行焊接，鋪設采用專用臺車進行。 6.1.2.鋪設前進行精確放樣，彈出標準線進行試鋪后確定防水板一環的尺寸，盡量減少接頭。 6.1.3.分離式防水板鋪設采用從下向上的順序鋪設，松緊應適度并留有余量（實鋪長度與弧長的比值為10：8），檢查時要保證防水板全部面積均能抵到圍巖。 6.1.4.分離式防水板鋪掛前，用帶熱塑性圓墊圈的射釘將緩沖層平整順直地固定在基層上（見下圖），緩沖層搭接寬度50mm，可用熱風焊槍點焊，每幅防水板布置適當排數墊圈，每排墊圈距防水板邊緣40cm左右，墊圈間距：側壁80cm，2～3個墊圈/m2，頂部40cm，3～4個墊圈/㎡。 6.1.5兩幅防水板的搭接寬度不應小于150mm。 6.1.6環向鋪設時，下部防水板應壓住上部防水板。 6.1.7.防水板之間的搭接縫應采用雙焊縫、調溫、調速熱楔式功能的自動爬行式熱合機熱熔焊接，細部處理或修補采用手持焊槍，單條焊縫的有效焊接寬度不應小于15mm，焊接嚴密，不得焊焦焊穿。 6.1.8.防水板縱向搭接與環向搭接處，除按正常施工外，應再覆蓋一層同類材料的防水板材，用熱焊焊接。 6.1.9.三層以上塑料防水板的搭接形式必須是“T”型接頭。 6.1.10.分段鋪設的卷材的邊緣部位預留至少60cm的搭接余量并且對預留部分邊緣部位進行有效的保護。 6.1.11.綁扎或焊接鋼筋時，采取措施應避免對卷材造成破壞。 6.1.12.混凝土振搗時，振搗棒不得接觸防水板，以防防水板受到損傷。鋪設固定防水板。先在隧道拱頂部的土工布上標出隧道縱向的中心線，再使防水卷材的橫向中心線與這一標志相重合，將拱頂部的防水卷材與熱融襯墊片焊接，再象土工布墊層一樣從拱頂開始向兩側下垂鋪設，邊鋪邊與熱融襯墊焊接。鋪設時要注意與與土工布密貼，并不得拉得太緊，一定要留出余量。 6.1.13.將防水板專用融熱器對準熱融襯墊所在位置進行熱合，一般5秒鐘即可。兩者粘結剝離強度不得小于防水板的抗拉強度。防水板鋪設見“防水板固定示意圖” 6.2防水板焊接板材采用雙縫熱熔自動焊接機焊接。依據板材的厚度和自然環境的溫差調整好焊接機的速度和焊接溫度進行焊接。焊接完后的卷材表面留有空氣道,用以檢測焊接質量，具體見“防水板焊接示意圖”。檢查方法：用5號注射針與壓力表相接，用打氣筒進行充氣，在0.2MPa壓力作用下5分鐘不小于0.16MPa。否則應補焊至合格為止。質量檢驗標準及檢驗方法符合設計要求或《地下工程防水技術規程》GB50108 項目檢測項目規定檢查頻率檢查方法防水板防水板性能符合設計要求或《地下工程防水技術規程》GB50108 每批抽查檢查報告、質量評定記錄鋪掛情況每100m2抽查一處，每處10m2，但不少于3處觀察檢驗防水板接縫按焊縫數量5%抽查，每條焊縫為1處，但不少于3處雙焊縫間空腔內充氣檢驗搭接寬度尺量檢查

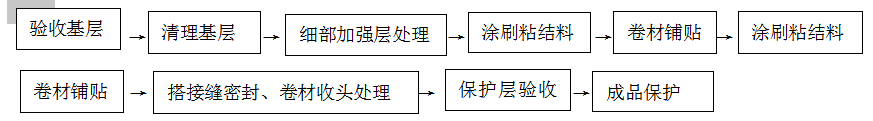

合成高分子材料標準化施工技術

發布時間：2021-08-03

種植屋面防水系統標準化施工技術

發布時間：2021-07-23

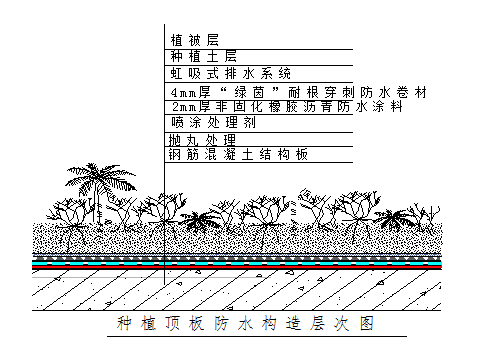

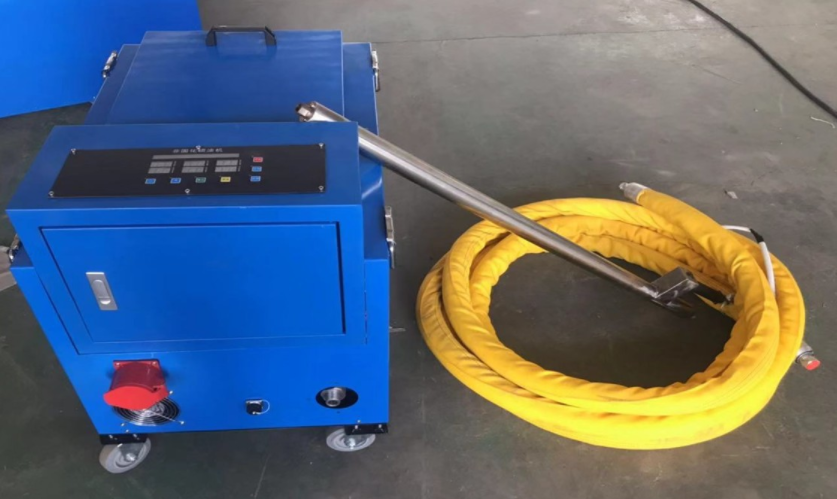

1、技術特點 ? ?種植屋面定義：在屋面或地下車庫頂板上通過設置合理的防水構造層、排水構造層，覆土或鋪設其他種植材料，再進行綠植施工，起到環保、節能綠化的優勢效果。? 種植屋面通常在城市建筑物上，地下室頂板、屋頂平面或小坡度屋面上進行綠化種植，是提高城市綠化覆蓋率、減緩“熱島效應”、降低大氣污染、節省能源、截留雨水、延長防水層使用壽命、改善生態環境和美化城市景觀的有效途徑。 2、適用范圍 ? ?目前，國內外屋頂綠化通常分為三類。第一種是屋頂草坪，一般是不上人的屋面，第二種是空中花園，是喬灌花草搭配，亭榭花架、小橋流水、體育設施綜合在一起的供人們休閑娛樂的綠色空間。第三種是組合式，以草坪為主，兼有少量的喬灌木。種植屋面適用于各類有綠化需求的種植空間，包括我們建筑構造的地下室車庫頂板、屋頂上方，可以為簡單式種植屋面、花園式種植屋面、容器式種植屋面，均在我國種植技術推廣范圍之內。 ? 3、防水材料性能 ? 3.1主體材料 ? 3.1.1普通型防水層，應符合<聚合物SBS改性瀝青防水卷材>GB18242 ? 3.1.2第二是耐根穿刺型防水層，應采用<種植屋面用耐根穿刺防水卷材>JC/T1075標準。 ? 3.2輔助材料 ? 3.2.1非固化橡膠瀝青防水涂料 ? 3.2.2金屬固定件 ? 3.2.3密封材料 ? 3.2.4 同第四章 4、施工工藝流程 ? 4.1施工工藝流程如下： ? 4.1.1施工工程拋丸施工→防水基層處理→非固化加自粘附加層施工→大面施工2mm非固化涂料→4mm厚耐根穿刺防水卷材（蓄水試驗）→隔離層→混凝土保護層→排水板、隔離層施工→種植土層→檢查→報檢驗收 ?1、拋丸施工工藝 ? 1.1．混凝土基層處理采用拋丸工藝，即利用拋丸機，拋除混凝土表面的浮漿。使用拋丸處理的表面粗糙均勻。 ? 1.2．拋丸處理設備采用具備同步清除浮漿及吸塵功能的設備、帶有驅動行走系統的自循環回收的拋丸設備來進行混凝土鋪裝層處理。拋丸機速度選用2～3檔，行走速度5～10m/min。 ? 1.3.拋丸過程應連續作業，如因特殊原因造成拋丸停機，在下次重拋之前將機器倒退30cm左右，再重新開始拋丸，待機器行走過去后，應及時檢查搭接區域拋丸質量，如有遺漏再進行補拋。 ? 1.4.管根、女兒墻根部局部混凝土找平處理時，可使用角磨機，不得出現明顯凹凸溝痕，做到棱直面平，確保混凝土鋪裝層與瀝青面層有效粘結。 2、增強基層處理施工工藝 ? 在陰陽角、后澆帶、高低跨、等節點細部將基層清掃干凈。陰角處做50mm小圓弧，陽角部位做成10mm小圓弧，基層應堅實、平整、潔凈，無空鼓、起砂、裂縫、松動和凹凸不平的現象； 3、非固化加自粘卷材附加層施工工藝 ? 3．1.非固化橡膠瀝青防水涂料其本身的固含量為99%以上，施工時采用專用設備，無需添加溶劑，因此施工后即使經過長時間也不會固化并保持其性能。 ? 3.2.非固化橡膠瀝青防水涂料施工前，須調試專用加熱機械。開工前應就近安排機械，調試完成后，才能進行涂料施工。施工時，因瀝青橡膠的非固化特性，不能先做完涂料層再進行卷材防水層的施工。涂料施工應與卷材施工相配合。根據現場情況，進行噴涂施工或刮涂施工。 ? 3.3.非固化橡膠瀝青防水涂料分為兩種施工方式：噴涂和刮涂。混凝土基層平面施工時采用刮涂法，立面施工時采用噴涂法。 ? 3.4.細部節點的處理：預先裁剪陰陽角在兩面轉角、三面陰陽角等部位進行附加增強處理，平立面平均展開附加層的寬度為500mm。方法是先按細部形狀將卷材剪好，在細部貼一下，視尺寸、形狀合適后，再進行施工。施工材料使用2mm厚非固化加1.5mm厚交叉層壓膜自粘防水卷材，附加層的粘貼要求無空鼓，并壓實鋪牢； 4、非固化涂料與卷材復合施工工藝 ? 4.1.待基面清理完后，打開加熱料罐，將預熱脫桶后的材料倒入料罐中加熱 ? 4.2.熱熔非固化橡膠瀝青防水涂料：施工前應將非固化橡膠瀝青防水涂料放在加熱罐中加熱呈液體狀態，達到規定的熱用溫度時才能施工，手工刮涂的加熱溫度≥120℃，噴涂溫度≥150℃. ? 4.3.施工非固化橡膠瀝青防水涂料：將加熱罐中的非固化橡膠瀝青防水涂料用刮涂或噴涂等方法均勻的涂刮于基層上，厚度2mm即可，刮涂非固化橡膠瀝青防水涂料后3min內滾鋪防水卷材，然后輕刮卷材表面，排出內部空氣，使卷材與非固化橡膠瀝青防水涂料牢固的粘接在一起。 ? 4.4.噴涂完一定面積后，在鋪貼卷材前采用針測法檢測涂層厚度。若如厚度不達標或局部需要強化，可以手工涂刮的方式補充，噴涂施工宜分段分區域完成。 ? 4.5.卷材與非固化復合施工，將卷材粘結面對準基準線平鋪在基面上，從一端將隔離紙從背面揭起，兩人拉住揭下的隔離紙均勻用力向后（或由上而下）拉，慢慢將整幅長的隔離紙全部拉出，在拉鋪卷材時，應隨時注意與基準線對齊，速度不宜過快，以免出現偏差難以糾正。卷材粘貼時，不得用力拉伸。卷材與非固化粘貼過程中應均速進行一邊向前粘貼卷材，一邊隨即用膠輥（或刮板）用力向前、向外側滾（趕）壓，排出空氣，使之牢固粘貼在非固化涂料上；卷材之間的搭接，采用粘接的方式，將其隔離層撕掉，粘貼時邊用壓輥壓實搭接部位，要求必須粘貼嚴實，必要時可以局部微加熱粘合待鋪貼完防水卷材后即可上人行走，施工完畢； 5、植屋面施工要點 5.1種植頂板防水節點構造 ? ? 5.1.1大面施工：在鋼筋混凝土結構板進行拋丸處理，噴涂界面的處理劑，然后就進行非固化的施工厚度2mm（涂料施工1mm厚，理論用量為1.3kg/㎡），隨后緊跟耐根穿刺卷材的復合施工，覆蓋土工膜隔離層，澆筑70mm細石混凝土作為保護層，混凝土達到齡期后進行其他工序施工。 ? ?? ? 5.1.2卷材的鋪貼：卷材施工時，相鄰兩幅卷材的搭接要錯開，錯開長度不小于1500mm,搭接長度為不小于100mm，平面搭接以及立墻搭接如下示意圖所示： ? ? 5.1.3搭接縫的處理做法，防水施工時，卷材長短邊搭接寬度均為100mm，搭接縫采用熱熔法進行處理，搭接部位必須保證搭接長度，熱熔滿粘。 ? ? ? ? ? 5.1.4.高低跨施工：首先在陰陽角部位做2mm非固化+復合交叉層壓膜卷材1.5mm附加層一道寬度為500mm，每邊250mm，然后進行非固化與卷材的復合施工，施工步驟同大面相同，在立墻部位可根據現場的高度，加固壓條螺釘，確保牢固可靠性，立墻防水施工完成后砌筑磚墻對其進行保護。 ? ? ? 5.1.5頂板管根防水：首先確保在基層處理完畢，管根根部填堵堅實基礎上進行，先將非固化在管根四周及上部進行涂刷，厚度2mm，隨后復合交叉層壓膜卷材1.5mm和其進行復合，達到對管根防水節點加強處理的目的。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? ? 5.1.6后澆帶附加層：后澆帶寬度800mm，對此部位進行附加材料，用2mm厚非固化加自粘1.5mm交叉膜材料，操作方法用500寬的卷材中間對準各邊施工縫，然后用涂刷非固化交叉層壓膜卷材復合加強處理每邊250mm。 ? ?? ?5.1.7立墻收頭處理：立面上返高度超過頂板的覆土，由于上返部位是防水薄弱環節，因此應著重進行處理，添加輔助材料輔助工具進行加強。本方案制定采用金屬壓條固定釘加強，收頭部位整體采用與大面相容性瀝青類密封膏全部密封處理，側墻防水應進行保護層設置，保護層宜采用排水板。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? ? ? ?5.1.8陽角部位處理：首先在陽角部位做500寬附近層每邊250，材料為2mm非固化+復合交叉層壓膜卷材1.5mm，隨后施工2mm非固化瀝青涂料，與卷材復合過程中立面卷材上返至平面長度≥500mm，平面下返立面長度≥500mm。陽角部位為結構應力集中部位，故加強處理確保防水質量長期耐久可靠性。

防水施工機具

發布時間：2021-07-20

第一節 ?常見防水施工機具常用的防水施工機具分為四大類，即：一般施工機具、熱熔卷材施工機具、熱焊接卷材施工機具和堵漏施工機具。一、一般施工機具 ?1．小平鏟（膩子刀）：有軟硬兩種。軟性適合于調制彈性密封膏，硬性適合于清理基層。 ?2．掃帚：用于清掃基層。 ?3．鋼絲刷：用于清除基層灰漿。 ?4．油漆刷：用于涂刷涂料。 ?5．皮老虎（皮風箱）：用于清掃接縫內的灰塵。 ?6．鐵桶、塑料桶：用于裝溶劑及涂料。 ?7．電動攪拌器：用于攪拌防水涂料，以及其他糊狀材料。 ?8．手壓輥：用于卷材施工時，復雜部位的壓邊。 ?9．剪刀、壁紙刀：用于裁剪卷材、玻纖布。 ?10．彈線包：卷材防水時彈線用。自制，將線繩用彩色粉狀材料包起來即可。 ?11．手掀泵灌漿設備（圖6－1）：用于建筑堵漏注漿。 ? ? ? ? ? ? ? ? ? ? 圖6－1 ?手掀泵灌漿設備 ?12．電動注漿設備（圖6－4）：用于建筑堵漏注漿。 ?13．注漿嘴（圖6－5）：注漿用，有四種形式。 ?14．節能消煙瀝青鍋（圖6－6）：用于熬制瀝青。 ? ? ? ? ? ?? ? ? ? ? ? ? 圖6—3??電動注漿設備 1—結構物；2—注漿嘴；3—混合室；4—輸漿管；5—貯漿罐；6—閥門；7—電動泵圖6—4 ?注漿嘴（a）埋入式；（b）楔入式；（c）壓環式；（d）貼面式 1—進漿口；2—閥門；3—出漿口；4—麻絲；5—螺母； 6—活動套管；7—活動壓環；8—彈性橡膠圈；9—固定墊圈；10—絲扣 ? 第二節熱熔卷材施工機具（一）熱熔卷材施工機具 1.噴燈（圖6—8）：用于熱熔卷材。采用煤油或汽油噴燈進行熱熔卷材施工，是將卷材的粘接面材料加熱，使之呈熔融狀態，給予一定外力后，使卷材與基層，卷材與卷材之間粘接牢固。一般要求噴燈口距加熱面30cm左右。此法是一種對環境污染又易引起工程火災的，在北京等地已受到限制，不久會被淘汰。 2.熱熔卷材專用加熱器。熱熔卷材專用加熱器的燃料有汽油和液化氣兩種。（1）用汽油做燃料的加熱器，外形見圖6—9。（2）用液化氣作燃料的加熱器，外形見圖6—10。 ? ? ? ? ? ? ? ? 圖6—9 ?用汽油作燃料的加熱器 ??? 圖6—10 ?用液化氣作燃料的加熱器 ? ? ? 以上兩種加熱器的使用方法及安全注意事項詳見廠家使用說明書。 ? （二）熱焊接卷材施工機具熱壓焊接法是將兩片PVC防水卷材搭接40~50mm，通過焊嘴熱風加熱，利用聚氯乙烯材料的熱塑性，使卷材的邊緣部分達到熔融狀態，然后用壓輥加壓，將兩片卷材融為一體。熱壓焊接機構造如圖6—11所示。 ? ? ? ? ? ? ?圖6—11 ?熱壓焊接機構造 ? ? 熱壓焊接機由傳動系統、熱風系統、轉向部分組成。 ? 熱壓焊接機主要用來焊接PVC防水卷材的平面直線，手動焊槍焊接圓弧及立面。 ? 第三節涂料噴涂施工機具防水涂料噴涂機一、汽油驅動工程機概述汽油機引擎驅動高壓無氣噴涂機。該設備馬力強勁，在噴涂防水涂料等高粘度材料時，可以輕而易舉的得到平涂的效果和橘皮效果。當然，該設備也適合噴涂幾乎所有種類的底漆、面漆和一般涂料。 ?1、產品特性：汽油機引擎驅動，不受電力限制；經久耐用的泵體；特殊設計的下沉式吸料閥；專有的泵體連接設置和壓力控制系統 ?2、適用范圍：適用于大中型住宅、商業涂裝工程、橋梁隧道。 ?3、適用涂料：防水涂料（JS、滲透結晶、單、雙組分聚氨酯防水材料）、膩子粉、膩子膏、乳膠漆、水泥漿（含膠水）、面石膏（除含砂底石膏、含纖維膩子）。 ?4、技術參數：機型動力類型泵浦類型最大流量最高壓力最大噴咀尺寸最大馬力 2030A 汽油機引擎驅動柱塞泵 8.3L/min 25Mpa 0.838mm 6.5匹 ? 5、外形機構圖二、使用方法 ?1、使用前，應首先檢查設備中各螺栓、螺母、各管路接頭，包括吸入系統的聯結螺母和喉箍是否擰緊，仔細了解調壓閥、泄壓閥的旋向。（調壓開關順時針時變大，逆時針時旋小）。 ?2、根據涂料種類和涂裝要求，選用合適的無氣噴嘴，噴膩子時選用450、445、543、545:；噴涂料時選用539、537。 ?3、使用噴涂機前，應向活塞及柱塞處加潤滑油（65＃機油），如連續工作，每8個小時需加一次潤滑油。潤滑油應清潔。 ?4、將涂料吸液管及放泄管均插入涂料桶，根據涂料種類，調節壓力開關，為保證使用安全，最高壓力不準超過20Mpa;而且只有涂料霧化良好，壓力越低越好。注意：請使用專業的高壓膠管。 ?5、在發動汽油機前，關閉控制系統開關至（關），讓發動機正常運轉10秒后調至稍高轉速，待發動無異常時，把控制開關調至（開）。同時泄壓閥打開泄流，待5-10秒后，觀察泵頭有無異常。 ?6、開啟泄液閥（不要開噴槍），此時噴涂機增壓泵即會連續、穩定的往復運動，待噴涂機涂料液壓系統空載壓力工況循環2-3分鐘后，關閉泄壓閥，如涂料液壓系統壓力平穩后，即可進行噴涂。 ?7、噴涂時，手持噴槍方向應與被涂工件垂直或稍微傾斜，移動方向應與被涂表面平行。快慢均勻且以不產生流掛為妥。 ?8、涂料必須保持清潔。在噴涂前對于不清潔的膩子涂料，根據膩子涂料顆粒大小及粘度應進行研磨。 ?9 、噴涂過程中，清洗更換噴嘴，不噴時，應及時將噴槍保險鎖住。在任何情況下，噴槍槍口不能朝向自己或他人，以免誤壓扳機，高壓涂料噴出損傷人體。如果關槍后仍在噴涂料，應調節槍閥芯拉針尾部的調節螺母。噴嘴堵塞，需用溶劑浸泡、清洗，或用毛刷仔細剔除臟物，勿用硬物亂撥，以免損傷噴咀。 ?10、噴涂結束或需間隔一段時間再噴涂，應及時將吸料管從涂料桶中提起，使噴涂機空載運行，將涂料泵內、吸料管、高壓軟管、無氣噴槍、槍嘴等全部涂料液回路清洗干凈、擦干防止生銹，缸體并加油。清洗時，應將壓力開關開小些。 ?11、發動機操作請閱讀發動機說明書，配合本機操作。單組份防水涂料噴涂及灌漿設備、參數規格及操作要點單組份水性涂料噴涂機器 ?1.1技術參數機型動力類型泵浦類型最大流量最高壓力最大噴咀尺寸最大馬力 ? 汽油或電動引擎驅動柱塞泵 8.3L/min 25Mpa 0.838mm 6.5匹 ?1.2使用要點 ?1.2.1使用前，應首先檢查設備中各螺栓、螺母、各管路接頭，包括吸入系統的聯接螺母和喉箍是否擰緊，仔細了解調壓閥、泄壓閥的旋向。（調壓開關順時針時變大，逆時針時旋小）。 ?1.2.2根據涂料種類和涂裝要求，選用合適的無氣噴嘴，噴膩子時選用450、445、543、545；噴涂料時選用539、537。 ?1.2.3使用噴涂機前，應向活塞及柱塞處加潤滑油（65﹟機油），如連續工作，每8個小時需加一次潤滑油。潤滑油應清潔。 ?1.2.4將涂料吸液管及放泄管均插入涂料桶，根據涂料種類，調節壓力開關，為保證使用安全，最高壓力不準超過20Mpa；而且只有涂料霧化良好，壓力越低越好。注意：請使用專業的高壓膠管。 ?1.2.5在發動汽油機前，關閉控制系統開關至關，讓發動機正常運轉10秒后調至稍高轉速，待發動無異常時，控制系統開關至開。同事泄壓閥打開泄流，待5-10秒后，觀察泵頭有無異常。 ?1.2.6開啟泄液閥（不要開噴槍），此時噴涂機增壓泵即會連續、穩定的往復運動，待噴涂機涂料液壓系統空載壓力工況循環2-3分鐘后，關閉泄液閥，如涂料液壓系統壓力平穩后，即可進行噴涂。 ?1.2.7噴涂時，手持噴槍方向應與被涂工作垂直或稍微傾斜，移動方向應與被涂表面平行。快慢均勻且以不產生流掛為妥。 ?1.2.8涂料必須保持清潔。在噴涂前對于不清潔的防水涂料，根據防水涂料顆粒大小及粘度進行研磨。 ?1.2.9噴涂過程中，清洗更換噴嘴，不噴時，應及時將噴槍保險鎖住。在任何情況下，噴槍槍口不能朝向自己或他人，以免誤壓板機，高壓涂料噴出誤傷人體。如果關槍后仍在噴涂料，應調節槍閥芯拉針尾部的調節螺母。噴嘴堵塞，需用溶劑浸泡、清洗、，或用毛刷仔細剔除贓物，勿用硬物亂撥，以免損傷噴咀。 ?1.2.10噴涂結束或需間隔一段時間再噴涂，應及時將吸料管從涂料桶中提起，是噴涂機空載運行，將涂料泵內、吸料管、無氣噴槍、槍嘴等全部涂料液回路清洗干凈、擦干防止生銹，缸體并加油。清洗時，應將壓力開關開小些。 2、灌漿設備 ?2.1技術參數 ?輸入電壓：220V ?輸入功率：620W ?最大流量：1.8L/min ?工作壓力：0~600kg/cm2 ?安全壓力：400~650 kg/cm2 ?極限壓力：750 kg/cm2 ?2.2使用要點 ? 2.2.1用前準備：檢查機器配件，清除料斗內的異物，關閉驅動電機開關，擰緊高壓管連接部件，旋緊應急泄壓閥旋鈕。 ? 2.2.2檢查機器壓力：在料杯倒入1~2口杯機油（代替注漿料），牛油頭（槍頭）放入料斗內，開動電機開關，當機油經機體、高壓管、高壓開關經牛油頭流出時，間歇關閉開關以檢查機器壓力，此時壓力表指針將大幅擺動，驅動電機轉速變慢、聲音變低沉。否則應檢查清理泵浦及止回鋼珠。檢查結束后排空機油。禁止用稀料替代機油，否則，不僅容易引起火警，夜里也難以檢測到。 ? 2.2.3在漏水點上（或附近）用電錘打孔（估測能與漏水源相通，便于注漿料摻入），埋設主將枕頭，并盡量擰緊。 ? 2.2.4將適量注漿料倒入料斗中，將牛油頭卡住注漿針頭。開動注漿機，觀察高壓表讀數，當指針移動到中間部位（約400~600kg/cm2）時應立即關閉機器，如止漏效果不滿意，可稍后再注。 ? 2.2.5施工結束后，請立即先將機油倒入料斗、開機沖出剩余注漿料嗎。2~3分鐘后，放掉機油。復上述一次。最后換上新機油，蓋上料斗蓋。 ? 第四節 ?防水卷材焊接設備一、設備 1）自動熱空氣焊接機接溫度20～620°C，焊接速度為每分鐘0.5～5m。 2）手持焊接機溫度20～620°C。二、設備操作要點 1）溫度設定使用自動焊接機時，加熱設定焊接溫度宜在450～550℃。焊接的溫度及速度由環境溫度、風力、卷材溫度所決定，每天正式開始焊接前或氣溫急劇變化后，必須進行試焊，以確定最佳的焊接溫度及速度。 2）卷材的焊接 ①準備熱空氣焊接機，讓其預熱約5-10分鐘達到工作溫度。機械固定現場搭接，最小搭接寬度為120mm，并且保證至少40mm的焊接寬度。 ②在接縫前將自動熱空焊接機就位，手指導向與機器沿接縫運動方向相同。抬起搭接的卷材時，在搭接區插入自動熱空氣焊接機的吹氣噴嘴。立即開始沿接縫移動機器，以防燒壞卷材。沿縫作業確保機器前部的小導向輪與上片卷材的邊對準，并且要保證電纜有足夠的長度，以防牽動機器離開運行道。所有接縫相交處，用硅酮輥滾壓縫以保證熱空氣焊縫的連續縫。TPO卷材多層厚度引起的表面不規則，可能造成假焊。當使用1.5 mm厚TPO卷材時，TPO非增強泛水的表面搭接必須位于所有“T”形接頭搭接相交處上面。完成接縫焊接后，立即從接縫處移開自動熱空氣焊接機噴嘴，避免燒傷卷材。保證熱焊接區無折皺，在搭接區的折皺必須切

建筑結構與防水結構

發布時間：2021-07-15

一、概述 ????(一)建筑的分類 ????1．按建筑物的使用性質分 ????1)工業建筑：供人們從事各類生產的房屋。包括生產用房屋及輔助用房屋。 ????2)民用建筑：供人們居住、生活、工作和從事文化、商業、醫療、交通等公共活動的房屋。包括居住建筑和公共建筑。 ????3)農業建筑：供人們從事農牧業的種植、養殖、畜牧、貯存等用途的房屋。 ? 2．按主要承重構件的材料分 ????1)磚混結構建筑：用磚墻(或柱)、鋼筋混凝土樓板和屋頂承重構件作為主要承重結構的建筑。 ????2)鋼筋混凝土結構建筑：主要承重構件全部采用鋼筋混凝土的建筑。? 3)鋼結構建筑：主要承重構件全部用鋼材制作的建筑。 ????3．按結構的承重方式分 ????1)墻承重式建筑：用墻體承受樓板及屋頂傳來的全部荷載的建筑。如砌塊砌體結構體系和磚砌體結構體系，比如一些六層以下的住宅、教學樓、辦公樓等。 ????2)框架結構建筑：用梁、板、柱(或板、柱)組成的結構體系來承受屋面、樓面傳來的荷載的建筑。分為混凝土框架和鋼框架體系。 ????3)混凝土剪力墻結構建筑：由縱、橫向鋼筋混凝土墻組成的結構來承受荷載的建筑。這種鋼筋混凝土墻不僅能抵抗水平荷載和豎向荷載作用，還對房屋起圍護和分隔作用。這類建筑側向剛度大，可以建得很高，適用于高層住宅、旅館等建筑，如北京國際飯店。 ????4)大跨度建筑：橫向跨越30m以上空間的各類結構形成的建筑。在這類結構中，屋蓋采用鋼網架、懸索或薄殼等，多用于體育館、大型火車站、航空港等公共建筑中。 5)排架結構建筑：排架結構建筑由屋架(或屋面大梁)、柱和基礎構成主要的承重骨架。 6)預制混凝土構件裝配建筑：裝配式建筑的主要構件和部品、梁柱、板、陽臺欄板、樓梯等都是工廠預制而成，運到工程現場進行安裝、組合而成的建筑。目前主要用于住宅。 ??（二）、民用建筑構造組成 ????一幢房屋，盡管它們在使用要求、空間組合、外形處理、規模大小等各不相同，但是構成建筑物的主要組成部分是相同的，它們包括基礎、墻和柱、樓地層、樓梯、屋頂和門窗等。如圖2-3所示，是某校四層辦公樓的各組成部分。 ????基礎是房屋最下面的部分，它承受房屋的全部荷載，并把這些荷載傳給下面的土層--地基。圖2-1??某學校辦公樓各組成部分示意圖 ????墻或柱是房屋的垂直承重構件，它承受樓地層和屋頂傳給它的荷載，并把這些荷載傳給基礎。墻不僅有承重作用，還起著圍護和分隔建筑空間的作用。 ????樓地層是房屋的水平承重和分隔構件，包括樓板和地面兩部分。樓梯是樓房建筑中聯系上下各層的垂直交通設施。 ????屋頂是房屋頂部的承重和圍護部分。它承受作用于屋頂上的風荷載、雪荷載和屋頂自重等荷載，還要防御自然界的風、雨、雪、太陽輻射熱和冬季低溫等的影響。 ????門是供人及家具設備進出房屋和房間的建筑配件，同時還兼有圍護、分隔作用。 ??? 窗的主要作用是采光、通風和供人眺望。 ????房屋除上述基本組成部分外，還有臺階、雨篷、雨水管、明溝或散水等等。 ??? 二、基礎與地下室 (一)基礎與地基概念 ????1．基礎 ??基礎是房屋最下面的一個組成部分，一般埋在土中。基礎支承在其下面的土層上。房屋所受的所有荷載都要通過一系列構部件傳給基礎，再由基礎傳給下面的土層。受基礎荷載影響的土層叫地基。 ????2.地基承受荷載后其內部將產生應力和變形，應力隨著土層厚度的增加而變小，達到一定深度以后就可以忽略不計。如圖2—4所示為地基中荷載擴散示意圖。 (二)基礎的類型與構造 ????基礎的類型很多。按采用材料的不同可分為：磚基礎、毛石基礎、灰土基礎、混凝土基礎和鋼筋混凝土基礎。按受力性能又可分為：剛性基礎和柔性基礎。按構造形式分有：條形基礎、獨立基礎、整片基礎和樁基礎。 ??基礎構造類型的選擇與建筑物上部結構形式、荷載大小及地基承載力等有關。 ? ? ? ?1．條形基礎 ? ? ? ? ? ??條形基礎呈連續的帶狀，故也稱帶形基礎。條形基礎一般用于磚混結構的承重墻下，當房屋為框架結構時，若荷載較大且地基為軟土時，也有從單向或雙向將柱下基礎連續設置。 ?? ?一般的條形基礎由三個部分組成，即基礎墻、大放腳和墊層。 ????2．獨立基礎 ????獨立基礎多呈柱墩形，其形式有臺階形、錐形；用料和構造與條形基礎基本相同，主要用于框架結構與排架結構的柱下。 ????3．整片基礎 ????整片基礎包括筏形基礎和箱形基礎。 ?? ??1)筏形基礎 ????筏形基礎又叫板式基礎或滿堂式基礎，適用于上部結構荷載較大、地基承載力差、地下水位較高、采用其他基礎不夠經濟的情況。筏形基礎按結構形式分為梁板式和板式兩類。梁板式筏形基礎，其受力狀態類似倒置的鋼筋混凝土樓板，框架柱位于地梁上(一般均為縱橫地梁的交叉點上)，將荷載傳給地梁下的底板，底板再將荷載傳給地基。一般梁間的空隙用素土或低強度等級混凝土填實，或者在梁間架空鋪設鋼筋混凝土預制板。為板式筏形基礎，板式筏形基礎底板較厚，不如梁板式筏形基礎經濟。 ?????2)箱形基礎 ????為了使基礎具有很高的剛度以承受上部極大的荷載，可將筏形基礎發展為中空的箱形基礎。箱形基礎由鋼筋混凝土底板、頂板和墻板組成。其內部空間可用作地下室。這類地基多用于高層建筑或需要有地下室的建筑。為箱形基礎。 ????4．樁基礎 ????當建筑物荷載較大，地基的軟弱土層厚度在5m以上，基礎不能埋在軟弱土層內，或對軟弱土層進行人工處理存在困難或不經濟時，常采用樁基礎。 ????按樁的受力性能，樁的種類有端承型樁與摩擦型樁。把建筑物的荷載通過樁端傳給深處堅硬土層的稱端承型樁，而通過樁側表面與周圍土的摩擦力傳給地基的則稱摩擦型樁。端承型樁適用于表層軟土層不太厚，而下部為堅硬土層的地基情況。摩擦型樁適用于軟土層較厚，而堅硬土層距地表很深的地基情況。三、墻體 ????(一)墻的種類、作用與材料的選擇???? 1．墻的種類 ????墻的種類很多。按位置分有外墻和內墻，按方向分墻有縱墻和橫墻，按其受力情況分，墻有承重墻和非承重墻。 ????2．作用 ????民用建筑中的墻一般有三個作用。首先，它承受屋頂、樓蓋等構件傳下來的垂直荷載及風力和地震作用，即起承重作用。第二，防止風、雪、雨的侵襲，保溫、隔熱、隔聲、防火、保證房間內有良好的生活環境和工作條件，即起圍護作用。第三，按照使用要求將建筑物分隔成或大或小的房間，即起分隔作用。 ????3．材料的選擇構成墻體的材料和制品有磚、混凝土、各類砌塊和建筑工業化部品夾心保溫大型板材等。當前由于淘汰燒結粘土磚，因此各類建筑都采用混凝土作為剪力墻。混凝土應根據各地的具體情況來選擇經濟合理的墻體材料。 ????(二)墻體的構造 ? ??1．磚墻的類型 ?? ?磚墻按構造一般有實心磚墻、空斗墻、空心磚墻和復合墻等幾種類型。實心磚墻由普通黏土磚或其他實心磚按照一定的方式組砌而成；空斗墻是由實心磚側砌或平砌與側砌結合砌成，墻體內部形成較大的空洞；空心磚墻是由空心磚砌筑的墻體；復合墻是指由磚和其他高效保溫材料組合形成的墻體。 ? ? ? ?2．磚墻的厚度 ????普通黏土磚的尺寸是240mm×115mm×53mm，當采用普通黏土磚砌墻時，磚墻的厚度可以以磚長來表示，例如1／2磚墻、3／4磚墻、1磚墻、1磚半墻、2磚墻等，其相應厚度見表3-1-2。如果采用其他規格的磚，也可按此原則確定墻厚。 ? ? ? ? ? ? ? ? ? ? ?磚墻厚度的尺寸(mm) ???表2-2 ?? ?? ???墻厚名稱 ????1／4磚 ????1／2磚 ????3／4磚 ????1磚 ????11/2磚 ????2磚 ????21/2磚 ????標志尺寸 ????構造尺寸 ????60 ????53 ????120 ????115 ????180 ????178 ????240 ????240 ????370 ????365 ????490 ????490 ????620 ????615 ? ????3.砌塊墻 ? 混凝土輕質砌塊加氣混凝土塊，粉煤灰硅酸鹽塊等砌筑隔墻大都用于框架結構的填充墻。以及承重的混凝土砌塊和復合保溫砌塊等。 ?4.混凝土剪力墻 ? 當前住宅和建筑90%以上建筑均采用混凝土剪力墻，施工快、耐性好、抗震性好、便于維護保養，又是一種對環境無污染的墻材。其施工等級為C30以上。四、樓地面 ?? (一)地面 ??? 1．地面的組成 ????地面是指建筑物底層的地坪。底層地坪的做法有空鋪地坪與實鋪地坪兩種。空鋪地坪的做法與樓板層相同。實鋪地坪的基本組成有面層、墊層和基層三部分。有些有特殊要求的地面，僅有基本層次不能滿足使用要求時，可增設相應的構造層次，如結合層、找平層、防水層、防潮層、保溫(隔熱)層、隔聲層等等。 ????1)面層 ????面層是人們日常生活工作、活動時直接接觸的表面層，它要直接經受摩擦、洗刷和承受各種物理、化學作用。依照不同的使用要求，面層應具有耐磨、不起塵、平整、防水、有彈性、吸熱少等性能。 ????2)墊層 ????墊層位于基層之上，面層之下，它承受由面層傳來的荷載，并將荷載均勻地傳至基層。按照受力后的變形情況，墊層又可分為剛性和非剛性兩種。 ????剛性墊層有足夠的整體剛度，受力后不產生塑性變形，如混凝土、三合土等。 ????非剛性墊層由松散的材料組成，無整體剛度，受力后產生塑性變形，如砂、碎石、爐渣等。 ????3)基層 ????墊層下面的土層就是基層。它應具有一定的耐壓力。對較好的土層，施工前將土層壓實即可。較差的土層需壓人碎石、卵石或碎磚，形成加強層。對淤泥、淤泥質土及雜填土、沖填土等軟弱土層，必須按照設計更換或加固。 ????2．地面種類 ????按面層所用的材料和施工方法，地面可分為整體面層地面和塊狀面層地面兩大類。 ????整體地面的面層是一個整體。它包括水泥砂漿地面、混凝土地面、水磨石地面、菱苦土地面等。如圖2-5所示。圖2-5??常見整體面層地面 (a)水泥砂漿地面；(b)混凝土地面；(c)水磨石地面；(d)菱苦土地面塊料地面的面層不是一個整體，它是借助結合層將面層塊料粘貼或鋪砌在結構層上。常用的結合層有砂、水泥砂漿、瀝青等。塊料種類較多，常見的有陶瓷錦磚(馬賽克)、預制水磨石板、缸磚、磨光的大理石或花崗巖板、塑料板與木板等。如圖2-3所示。 (二)樓面(樓板層) ????樓板層將房屋沿垂直方向分隔為若干層，并把人和家具等荷載及樓板自重通過墻體或梁柱等構件傳給基礎。因此樓板應具有足夠的強度、剛度和一定的隔聲能力。 ?樓板層由面層、結構層和頂棚三部分組成。樓板按其使用的材料不同，有木樓板、磚拱樓板、鋼筋混凝土樓板和鋼樓板等。其中鋼筋混凝土樓板是目前最為廣泛采用的一種。 ??????????? 鋼筋混凝土樓板按施工方法可分為現澆(即整體式)和預制(即裝配式)兩種。 ????1．現澆鋼筋混凝土樓板 ? 圖2-4??常見塊狀面層地面(一) (a)陶瓷錦磚地面；(b)預制水磨石地面；(c)塑料地面；(d)大理石地面圖2-5??常見塊狀面層地面(二) (a)空鋪木地面；(b)實鋪木地面現澆鋼筋混凝土樓板指在施工現場架設模板、綁扎鋼筋和澆灌混凝土，經養護達到一定強度后拆除模板而成的樓板。這種

防水工程標準化施工

發布時間：2021-07-13

?? ??建筑防水工程是重要的建筑分項工程，防水工程出現滲漏水不但影響建筑物結構的安全，而且影響其正常使用要求。建筑物不漏水，是百姓生活環境持續健康的最基本的功能要求，防水層的不滲漏作為防水工程的主要質量和最關鍵的評價依據，對建筑物的安全保護起到了關鍵而不可替代的作用。早在2014 年，中國建筑防水協會與北京零點市場調查與分析公司聯合發布《2013 年全國建筑滲漏狀況調查項目報告》。本次抽樣調查涉及全國28 個城市，共計2849 棟樓房。其中屋面2849 個，滲漏率達到95.33%；地下建筑1777個，滲漏率達到57.51% ；室內3674 個，滲漏率達到37.48%。每年用于因滲漏水而產生的維修成本遠高于原有防水工程的造價。?“三分材料、七分施工”。建筑物屢漏不止，主要原因在于施工質量，目前國內防水施工管理水平低、施工隊操作粗糙而不標準，是建筑滲漏率居高不下的眾多原因中最關鍵原因之一。為解決滲漏水及防水施工粗放的問題，防水工程實行?“標準化施工”從管理、流程、工藝、裝備四大模塊縱橫連接，確保防水工程施工質量。 ??防水工程標準化施工是指通過整合防水施工隊伍、安全生產、規范施工、科學管理等單體概念，形成密切相關、交織、科學的施工現場管理新體系。同時建立有效的預防與持續改進機制，全面改革現場管理方式和施工組織方式，做到施工工藝規范化、場容場貌秩序化、管理流程程序化、內部管理信息化、監控手段科學化。一 ?防水工程標準化施工前準備 1.技術準備學習設計圖紙，領會設計意圖，熟悉房屋結構及節點構造，采用的防水材料，進而掌握規定的施工工藝和技術要求；編制防水工程專項施工方案施工方案明確施工工段的劃分，施工順序，施工方法，施工進度，和工藝操作要點及節點構造的施工，工程質量驗收，成品保護和安全事項。確定標準化施工中的檢驗程序確定工序完成后必須檢驗，自查自檢做好施工記錄，驗收合格后方可進行下一步工序施工，如對找平層進行檢驗合格后方可進行防水施工，基層處理涂刷基層處理劑后，才能進行增強節點的施工，合格后方可進行防水工程大面施工，每道工序應做施工記錄。做好施工記錄詳細記錄施工各工序完成情況，整個防水施工過程其內容應包括：工程基本情況，項目名稱、地點、性質、結構，建筑面積和防水面積，防水部位，防水層結構及所用材料單價；現場施工情況，施工負責人及施工單位，施工日期及氣候環境條件；工程質量情況，現場施工遇到問題與解決方法。工程驗收：包括中間施工過程自檢、驗收，完工后試水檢驗。二 ?施工管理標準化 ? 標準化施工首先要進行制度建設，在龐大的防水施工隊伍中，標準化管理制度的建立，在防水施工管理中實施標準化是重中之重。 ? 1、編制施工計劃、工作進度和施工方案、繪制施工圖紙，同甲方和監理進行溝通對施工人員進行施工培訓，采用先進有效的施工培訓方式，對防水工人進行系統培訓，從理論考核、實操訓練，每位防水工人均持證上崗。具體施工時，對其進行技術指導。 ? 2、防水施工入場前進行安全教育，尤其在高空作業，深基坑作業時識別危險源，杜絕安全隱患、防止施工中出現安全事故。 ? 3、進入施工場地工人應列隊進場、方陣整齊，工人應穿標準工作服、安全帽、工作鞋進入施工現場。 ? 4、每日召開班前工作會議，由現場防水項目經理每日按工作進度對施工人員進行安全教育及工作安排。 ? 5、整齊著裝，要求管理人員和施工操作人員著裝、并且應進行區分。 ? 6、施工現場設置醒目的標識牌，應分為工程慨況標識牌和現場安全施工標牌，工程慨況標識牌的內容應包括工程名稱、項目負責人姓名及電話、施工隊長姓名及電話；現場安全施工標牌內容包括施工操作要點、現場安全文明施工要點等 ? 7、防水施工時，應采用警戒線圍擋防水施工區域，并防止無關人員進入作業面，影響防水施工、破壞防水成品。 ? 8、現場材料應分類碼放整齊，并設警戒線標識牌和遠離火源、不受雨淋、不受陽光直射的地方，配備足量的消防、安全器材。符合國家消防規定防水工程施工前，將主材按所需數量一次性碼放在待施工作業面上，并清理基層，避免隨時施工隨時搬運材料造成作業面污染。 ? 9、施工應考慮工作環境，包括雨、雪、大風的天氣，溫度高低，施工周圍環境，工種的配合，高空作業，用電安全，采用相應保護措施。 ? 10、對施工所采用的材料，搬入的數量、品種、生產日期、檢驗報告、合格證進行確認。 ? 11、根據設計和工程要求現場特殊做法、新工藝、現材料應先進行樣板施工，并將施工過程中做好施工記錄與標準材料確認每道工序合格，施工后成品應拍照、錄像，作為大面施工后驗收的依據。 ? ? ? 12、班間休息制度，工人每工作兩小時休息十五分鐘，期間工具整齊碼放在工作區。 ? ? ??13、在防水施工過程中質量部門應進行巡檢，在工程施工完畢報驗之前，現場施工班長應先進行自檢合格后再進行報驗。 ? ? ? 14、每天施工后，在離開施工場地之前，應召開班后總結會、總結當日施工中的遇到各種問題和第二天需要改進的事項。 ? ? ? 15、施工后進行檢查有無起鼓、破裂，卷材搭接不牢、破損，保護層有無色差，凸凹不平等，施工現場要求料凈、場清、工具設備。? 三、施工流程標準化 ? 施工流程標準化,從合同確認到開工審批，從勘探現場到確定方案，從項目承包價確認到施工項目進場準備，從技術交底到組織施工，從自檢巡檢到報驗，從成品保護移交到到簽證回款，從施工決算到項目總結，項目經理對施工中的每個工序、關鍵動作、行為結果、計量數據，都記錄在案。完整的工程信息，便于追溯檢討，優化管理。“讓標準成為習慣，讓習慣符合標準”，通過施工流程標準化，使施工項目管理步驟清晰，對項目后期管理具有可追溯性，確保高效優質地完成每個防水工程項目。四、施工工藝標準化 ? 面對紛繁復雜的施工環境，采用科學系統的標準化施工工藝。使施工工人操作步調統一，既滿足了相關規范及質量要求，又達到了美觀效果。對于引起滲漏多發的復雜結構、細部節點提供針對性的標準的處理方案。以防水工程上應用最廣泛的SBS改性瀝青防水卷材的熱熔施工法為例，針對其工序的標準化施工要求和要點如下： ? ? ?1、基層檢查及處理：基層缺陷修補，基層含水率必須低于9%，用高壓氣清理基層污染物，基層質量較差時，可采用拋丸、吸塵器等工藝清理其表面軟弱層，對女兒墻、管根、澆水、陰陽角應認真清理。 ? ? ?2、噴涂底油：機械噴涂底油高效均勻，指觸不粘及時鋪貼卷材，污染或時間過長需重新清理基層后噴涂。噴涂量宜為0.2kg/㎡ ? ? ?3、現場碼放：將卷材按施工用材料量直立均勻的碼放在待施工作業面上。 ? ? ?4、增強處理附加層施工：陰陽角處理應做成平整的直角，附加層寬度500mm,熱熔滿粘。 ? ? ?5、大面施工在大面第一層及第二層卷材施工前，應在基層及第一層卷材上彈出卷材邊緣基準線，嚴格按照基準線鋪貼卷材。 ? ? ?6、卷材預鋪：卷材就位，釋放應力。 ? ? ?7、熱熔卷材：三人一組，兩人熱熔一人輥壓，加熱器距交界處約300mm往返加熱，速度為0.5m/s，搭接邊用壓輥壓實。 ? ? ?8、搭接邊處理：在熱熔處理搭接縫操作中應擠出寬度3~5mm瀝青密封條。搭接縫寬度100mm以上 ? ? ?9、卷材收頭處理：卷材收頭平齊，釘收頭壓條，壓條頂端高出卷材收頭頂端3~5mm，采用不銹鋼釘固定，間距10cm。并用密封膏對壓條頂端嵌填。 ?10、保護層施工，按設計和工程要求，保護層可采用現澆細石混凝土水泥砂漿、混凝土板、涂刷保護裝飾涂料。 ?11、質量檢驗及驗收 ? ? 按照相關檢驗驗收標準進行。五、施工物資裝備標準化 ? 1、物資準備包括防水材料的進場和協查，配套材料的準備，機具設備進場和試運轉等。 ? 2、按設計要求負責人應按防水面積計算，各種防水材料及密封材料的總量。 ? 3、根據防水施工的特殊要求，應采用相配套的系列工具和安全裝備，形成工人的標準配置。每套裝備都安全可靠且施工效率高。對改性瀝青防水卷材、高分子防水卷材、聚氨酯涂料、水性涂料等防水材料的施工，數倍提高工效，確保防水工程整體質量的均一、穩定。 ? 經過大量工程驗證，標準化施工對提高防水質量、施工效率、保護建筑安全、使用壽命有著顯著效果。 ? ? ?“讓標準成為習慣，讓習慣符合標準”， “標準化施工”服務體系，正在全國各地的工程建設項目上大力推廣。是保證防水工程質量的重大技術措施，各企業都應以各自身條件和特點，制定一套適用本企業標準化施工規章制度，在工程實踐中采用，并不斷地進步、總結、完善、提升。六、防水工程安全及保護 ???消防防火安全 ???有毒作業安全 ???高空作業安全 ???防護人身安全

金盾建材邀您一起來2020《中國防水展》

發布時間：2020-10-16

不平凡的2020年，在歷經漫長考驗后，由中國建筑防水協會主辦的2020中國國際屋面和建筑防水技術展覽會將如期于10月28日-30日在北京國家會議中心舉辦。

金盾建材2019年度工作會議暨新春聯誼會勝利召開

發布時間：2019-12-26

2019年12月26日-27日，金盾建材有限公司2019年度工作會議暨新春聯誼會在公司唐山生產基地報告廳勝利召開。

北京防水協會年會召開金盾防水斬獲多項殊榮

發布時間：2019-12-29

12月29日日，由北京市建設工程物資協會防水分會、北京建筑防水行業誠信聯盟主辦的2019年度工作會議暨2020年新春聯誼會在北京大成路九號盛大召開。

金盾建材榮獲中建五局廣西公司2019年度優秀分供方

發布時間：2019-12-27

2019年12月27日，金盾公司受邀參加了由中建五局廣西公司主辦的第八屆分供方座談會暨表彰大會，并被評為“2019年度優秀分供方”。

日本一本二区精品免费在线观看-五月天综合淫淫网-中文免费高清黄色毛片在线观看一区-极品内射少妇

公司簡介

發展歷程

企業文化

生產基地

資質榮譽

改性瀝青卷材類

防水涂料類

高分子卷材類

重點防水工程

國內防水工程

海外防水工程

混凝土外加劑重點項目

技術研發

智能生產

人才招聘

在線留言

聯系方式

金盾防水榮獲“中國綠色建材產品”三星級認證證書

金盾建材入選唐山市第四批B級工業企業研發機構

預鋪反粘防水標注化施工技術

高分子聚乙烯丙綸(PE)復合防水卷材標準化施工技術

TPO熱塑性聚烯烴防水卷材標準化施工工藝

資訊列表

在線留言

金盾防水榮獲“中國綠色建材產品”三星級認證證書

金盾建材入選唐山市第四批B級工業企業研發機構

預鋪反粘防水標注化施工技術

高分子聚乙烯丙綸(PE)復合防水卷材標準化 施工技術

TPO熱塑性聚烯烴防水卷材標準化 施工工藝

資訊列表

在線留言

高分子聚乙烯丙綸(PE)復合防水卷材標準化施工技術

TPO熱塑性聚烯烴防水卷材標準化施工工藝
