• 分類：公司新聞
• 作者：
• 來(lái)源：
• 發(fā)布時(shí)間：2021-08-03 16:38
• 訪問(wèn)量：

【概要描述】第一節(jié) 高分子自粘膠膜濕鋪防水卷材標(biāo)準(zhǔn)化
施工技術(shù)
技術(shù)特點(diǎn)
1.1物理構(gòu)成：

高分子自粘膠膜（預(yù)鋪）防水卷材是一種性能優(yōu)越的多層復(fù)合防水材料，包括一層高密度聚乙烯（HDPE）高分子膜，高分子膠粘層和獨(dú)特工藝的反應(yīng)性無(wú)機(jī)高分子顆粒。

1.2物理組成：

產(chǎn)品中使用的高密度聚乙烯膜是以優(yōu)質(zhì)高密度聚乙烯樹(shù)脂為原料，糅合了抗老化劑、抗氧劑、紫外線吸收劑、穩(wěn)定劑等功能材料，采用目前國(guó)際上先進(jìn)注塑煉膠技術(shù)制成，性能優(yōu)異；所用的高分子粘結(jié)劑為大分子粘結(jié)劑，耐高低溫好；使用的無(wú)機(jī)高分子顆粒，為預(yù)處理石英材料，與預(yù)鋪混凝土有很強(qiáng)的粘接力。

1.3與混凝土的結(jié)合：

非瀝青基高分子自粘膠膜（預(yù)鋪）防水卷材可與澆注的混凝土通過(guò)化學(xué)交聯(lián)及物理卯榫，達(dá)到高強(qiáng)度、永久性的粘結(jié)，可以完全防止“竄水”，不受基層位移的影響，在長(zhǎng)期浸水環(huán)境中也能保持很高的剝離強(qiáng)度。施工方便，簡(jiǎn)單處理即可加放澆注骨架鋼筋。


適用范圍


高分子自粘膠膜（預(yù)鋪）防水卷材是專門針對(duì)地下防水難點(diǎn)設(shè)計(jì)的，因此它只適用于地下或者隧道防水工程中，而不推薦用于建筑物出地面立墻或者屋面防水。


主體材料


3.1、主體材料符合標(biāo)準(zhǔn)<濕鋪防水卷材>GB/T35467-2017

3.2.輔材

3.2.1單組分聚氨酯防水涂料樁頭、穿墻管等節(jié)點(diǎn)密封；

3.2.2. 水泥基滲透結(jié)晶防水涂料樁頭細(xì)部節(jié)點(diǎn)處理；

3.2.3. 膠帶短邊搭接、破損修補(bǔ)、節(jié)點(diǎn)收頭、與不同防水材料間過(guò)渡搭接；

3.2.4.金屬固定件。

4、施工準(zhǔn)備工器具及機(jī)具具體見(jiàn)本書第三章

?

5、工藝流程

基層清理→鋪設(shè)卷材→卷材局部固定→卷材搭接→節(jié)點(diǎn)密封處理→組織驗(yàn)收→綁扎鋼筋，澆筑混凝土，施工后續(xù)各構(gòu)造層

6、施工操作要點(diǎn)（細(xì)部構(gòu)造及做法）

6.1 防水施工操作要點(diǎn)

6.1.1.基層堅(jiān)實(shí)平整；對(duì)基面尖銳凸起，應(yīng)進(jìn)行剔除，防止硌破防水卷材。

6.1.2.放線施工前應(yīng)根據(jù)基坑或基層的形狀確定卷材的鋪貼方向，彈線時(shí)應(yīng)保證卷材的搭接寬度。

6.1.3.卷材鋪貼程序?yàn)椋合裙?jié)點(diǎn)，后大面，所有節(jié)點(diǎn)卷材鋪貼好后方可鋪貼大面卷材；施工區(qū)域應(yīng)采取必要的、醒目的圍護(hù)措施（周圍提供必要的通道），禁止無(wú)關(guān)人員進(jìn)入。

6.1.4.成卷卷材打開(kāi)后應(yīng)按照彈線位置進(jìn)行預(yù)鋪，并檢查卷材的搭接寬度是否滿足要求。

6.1.5.卷材打開(kāi)進(jìn)行預(yù)鋪完成后應(yīng)將卷材靜置30min以上，充分釋放卷材內(nèi)部應(yīng)力，避免卷材折皺起鼓。

6.1.6．卷材搭接前，應(yīng)將卷材的搭接部位清理干凈，并采用撕膜與壓輥碾壓同時(shí)進(jìn)行的方式，避免搭接邊污染，影響搭接質(zhì)量，搭接邊應(yīng)進(jìn)行充分壓實(shí)，壓實(shí)遍數(shù)不少于4-5遍。

6.1.7.大面卷材鋪設(shè)完成后應(yīng)對(duì)防水卷材的細(xì)部及搭接邊部位進(jìn)行全面檢查，全部合格后方可申請(qǐng)驗(yàn)收。

6.1.8.鋪貼卷材嚴(yán)禁在雨天、雪天、五級(jí)及以上大風(fēng)中施工，低溫施工時(shí)宜對(duì)卷材搭接部位采取輔助加熱措施。

6.2成品保護(hù)

6.2.1.卷材防水層采用冷作業(yè)施工，材料進(jìn)入工作面后不得以任何形式動(dòng)用明火，如有鋼筋焊接所產(chǎn)生的火星等，則焊接處卷材面需灑水處理，或設(shè)臨時(shí)保護(hù)措施。

6.2.2.卷材鋪設(shè)完成后，要注意后續(xù)的保護(hù)，材料運(yùn)輸、放置要本著輕放的原則，嚴(yán)禁在防水層上拖動(dòng)，鋼筋吊放點(diǎn)采用木板等臨時(shí)保護(hù)措施，避免鋼筋扎破卷材。

6.2.3相鄰兩排卷材的短邊接頭應(yīng)相互錯(cuò)開(kāi)500mm以上。

6.2.4.綁扎鋼筋過(guò)程中若鋼筋移動(dòng)需要使用撬棍時(shí)，應(yīng)在其下設(shè)木墊板臨時(shí)保護(hù)，避免破壞防水卷材。

6.3立面卷材固定措施

6.3.1.防水卷材采用預(yù)鋪反粘法施工且用在立面時(shí)，卷材空鋪在基層上，必須對(duì)卷材采取有效的固定措施，沿高度方向不大于2m應(yīng)采取塊狀或條狀防水卷材將大面卷材固定至基層上，如圖



圖1 立面卷材固定措施

6.3.2.地下連續(xù)墻或其他支護(hù)結(jié)構(gòu)、②防水層、③固定螺釘L≥32mm、④100*200塊狀卷材梅花形布置間距400-600或100寬條狀卷材間隔2.0m布置、⑤固定螺釘L≥32mm

6.3.3破損修補(bǔ)

卷材在施工過(guò)程中若出現(xiàn)被劃破等損傷應(yīng)及時(shí)通知防水施工單位對(duì)卷材進(jìn)行修補(bǔ)。針對(duì)有操作空間的部位應(yīng)采用雙面粘丁基膠帶+同質(zhì)卷材進(jìn)行修補(bǔ)，修補(bǔ)尺寸不得小于100mm*100mm；針對(duì)不具備操作空間的部位應(yīng)采用膠槍注膠（聚氨酯密封膠或聚硫密封膠）處理。

6.4構(gòu)造做法

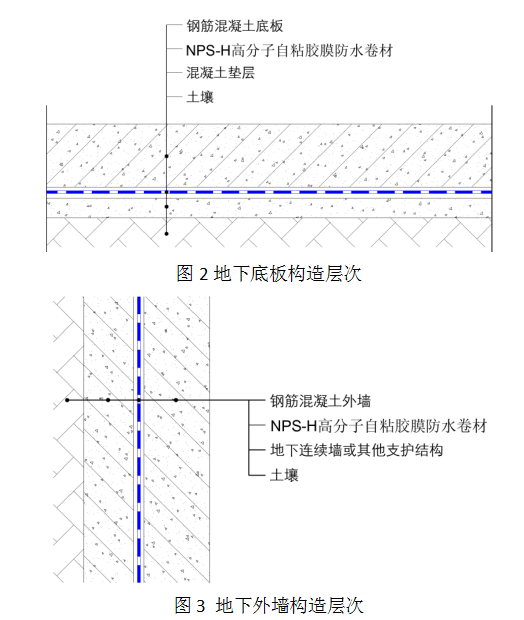

6.4.1采用高分子自粘膠膜防水卷材（預(yù)鋪型）施工的地下工程應(yīng)符合圖2、圖3的基本構(gòu)造。



?

6.4.2采用高分子自粘膠膜防水卷材（預(yù)鋪型）施工的地下工程細(xì)部構(gòu)造應(yīng)符合下列規(guī)定：

（1）卷材長(zhǎng)邊應(yīng)采用卷材自帶自粘膠粘接的方式，搭接寬度不應(yīng)小于80mm；短邊宜采用對(duì)接搭接，每側(cè)搭接寬度不應(yīng)小于80mm，如圖4、圖5：

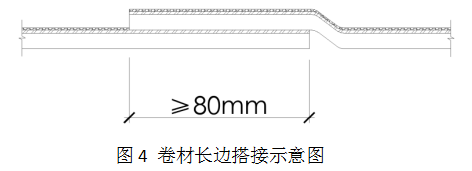

圖4?卷材長(zhǎng)邊搭接示意圖

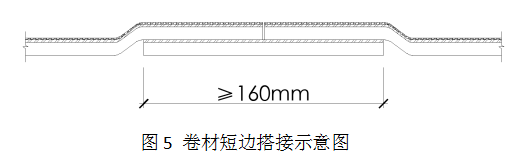

圖5?卷材短邊搭接示意圖

6.5樁頭節(jié)點(diǎn)

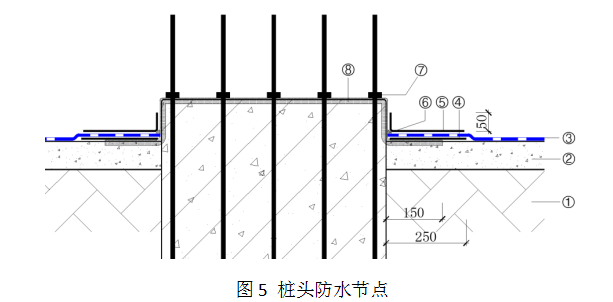

圖5?樁頭防水節(jié)點(diǎn)

土壤、②混凝土墊層、③高分子自粘膠膜防水卷材、④非固化橡膠瀝青防水涂料或雙面粘改性瀝青防水卷材、⑤非固化橡膠瀝青防水涂料或聚氨酯防水卷材、⑥密封材料、⑦遇水膨脹止水環(huán)、⑧水泥基滲透結(jié)晶型防水涂料

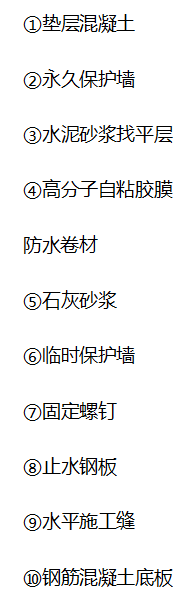

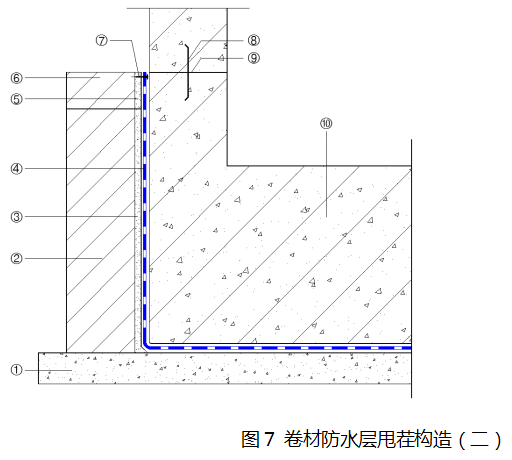

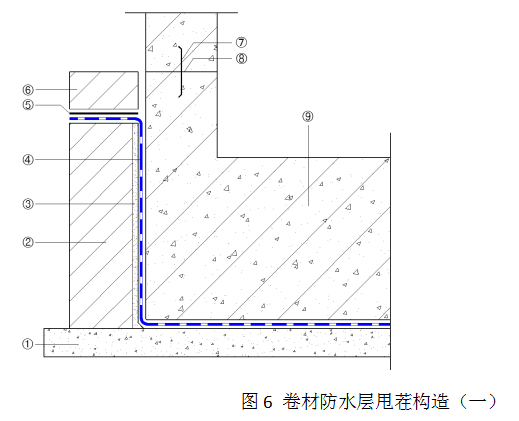

6.6卷材防水層甩茬構(gòu)造



?

?




?

?

?

?

6.7錨桿防水層構(gòu)造

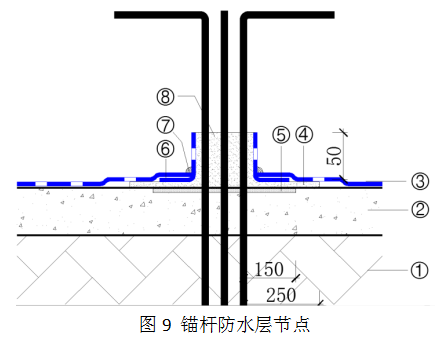

圖9 錨桿防水層節(jié)點(diǎn)

①土壤、②混凝土墊層、③高分子自粘膠膜防水卷材、④非固化橡膠瀝青防水涂料、⑤水泥基滲透結(jié)晶型防水涂料、⑥高分子自粘膠膜防水卷材、⑦聚氨酯密封膠或聚硫密封膠、⑧非固化橡膠瀝青防水涂料

?

7、質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)

7.1主控項(xiàng)目

7.1.1高分子自粘膠膜防水卷材及其主要配套材料的性能指標(biāo)，必須符合設(shè)計(jì)要求。

檢驗(yàn)方法：檢查出廠合格證、質(zhì)量檢驗(yàn)報(bào)告和現(xiàn)場(chǎng)抽驗(yàn)復(fù)驗(yàn)報(bào)告。

7.1.2高分子自粘膠膜防水卷材防水層不得有滲漏現(xiàn)象，防水層的轉(zhuǎn)角處、變形縫、后澆帶、穿墻管等細(xì)部做法符合設(shè)計(jì)要求。

檢驗(yàn)方法：觀察檢查和檢查隱蔽驗(yàn)工程收記錄。

7.1.3高分子自粘膠膜防水卷材搭接縫應(yīng)粘接牢固、密封嚴(yán)密。

檢驗(yàn)方法：儀器檢測(cè)和檢查隱蔽工程驗(yàn)收記錄。

7.2 一般項(xiàng)目

7.2.1高分子自粘膠膜防水卷材防水層的基層應(yīng)牢固，基面應(yīng)平整、干凈，不得有空鼓、松動(dòng)現(xiàn)象；基層陰陽(yáng)角處應(yīng)符合設(shè)計(jì)要求。

檢驗(yàn)方法：儀器檢測(cè)和檢查隱蔽工程驗(yàn)收記錄。

7.2.2高分子自粘膠膜防水卷材防水層，不得有折皺、翹邊、鼓泡等現(xiàn)象。

檢驗(yàn)方法：觀察檢查。

7.2.3高分子自粘膠膜防水卷材的鋪貼方向應(yīng)正確，搭接縫寬度應(yīng)符合相關(guān)規(guī)定的要求。

檢驗(yàn)方法：觀察和尺量檢驗(yàn)。
